¿Qué normas internacionales se aplican a los anillos X? Una explicación detallada de los sistemas estándar dimensionales comunes

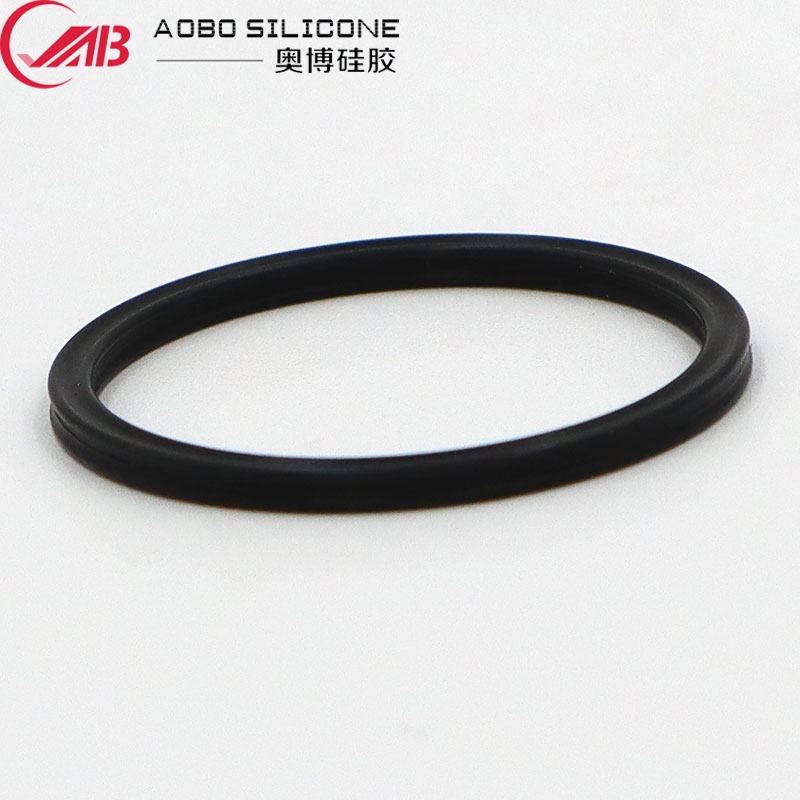

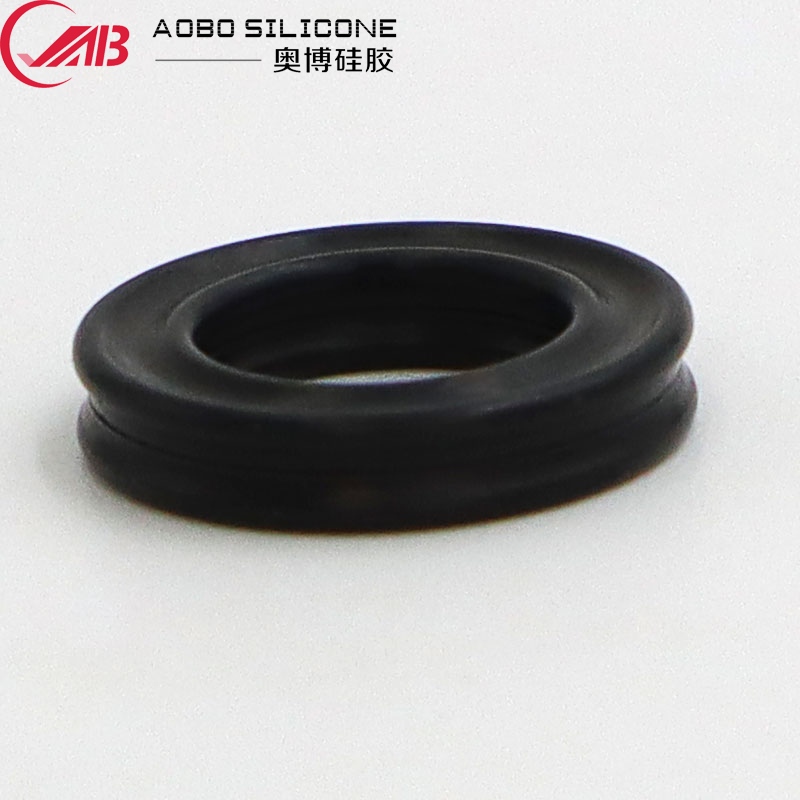

En escenarios de sellado dinámico, como sistemas hidráulicos y neumáticos, maquinaria de construcción y equipos de máquinas herramienta,anillos X(también llamados anillos cuádruples) están reemplazando gradualmente a las juntas tóricas tradicionales para aplicaciones prácticas, gracias a las ventajas de su estructura de cuatro labios: baja fricción, resistencia a la rodadura y rendimiento de sellado estable. Durante el proceso de selección, aclarar el sistema estándar dimensional correspondiente es un requisito previo fundamental para garantizar la compatibilidad del sellado y la confiabilidad a largo plazo.

Actualmente, no existe una norma nacional independiente específica para los anillos X en China. En la industria, es una práctica común hacer referencia al sistema dimensional especificado en GB/T 3452.1.Potencia del fluido hidráulico. Juntas tóricas. Parte 1: Series dimensionales y tolerancias.y realizar adaptaciones en combinación con las especificaciones de diseño estructural para sellos alternativos en la serie GB/T 10708. Dado que los anillos en X presentan una sección transversal en forma de cruz, las dimensiones de su núcleo, incluido el diámetro interior y el diámetro de la sección transversal, son intercambiables con juntas tóricas de la misma especificación. Sólo los parámetros como la relación de compresión y el ancho de la ranura en el diseño de la ranura deben ajustarse por separado en función de las características de la estructura de cuatro labios.

El sistema más aplicado a nivel mundial es el estándar estadounidense AS568A. Las dimensiones de las juntas tóricas de la gran mayoría de los fabricantes de sellos coinciden estrictamente con la secuencia dimensional de las juntas tóricas de este estándar, lo que permite la selección de productos directamente a través de los códigos de especificación AS568. Además, los principales fabricantes mundiales también adoptan la norma métrica internacional ISO 3601, lo que la hace adecuada para combinar equipos de exportación y sistemas hidráulicos europeos. Para el soporte de equipos japoneses, se hace referencia principalmente a las dimensiones correspondientes al estándar JIS B2401.

Comprender claramente las diferencias del sistema entre los estándares de anillos X puede evitar eficazmente discrepancias en la selección y mejorar en gran medida la intercambiabilidad de los sellos entre marcas. Las principales diferencias entre varios estándares residen en las unidades dimensionales, los grados de tolerancia y las secuencias de especificaciones. La norma estadounidense utiliza pulgadas como unidad básica, mientras que las normas ISO y nacionales chinas adoptan milímetros métricos. Se debe tener en cuenta la conversión de unidades durante la selección para evitar fallas de sellado causadas por una desviación dimensional. Hacer coincidir razonablemente los estándares de anillos X con las condiciones de trabajo reales es la clave para reducir los costos de mantenimiento del equipo y extender la vida útil del sello.
