¿Por qué las juntas X ofrecen un mejor rendimiento de sellado que las juntas tóricas?

En la selección de componentes de sellado industrial,juntas tóricasson los elementos de sellado básicos más utilizados, con una estructura simple y de bajo costo que se adaptan a la mayoría de las aplicaciones de uso liviano. Sin embargo, en escenarios con movimiento alternativo de alta presión y grandes fluctuaciones de presión, los anillos en X ofrecen una estabilidad y durabilidad de sellado notablemente mejores, lo cual es una pregunta común planteada por muchos ingenieros y profesionales de adquisiciones.

Dimensión de comparación	anillo x	junta tórica
Estructura de sección transversal	Sección transversal en forma de cruz con 4 labios de obturación	Sección transversal circular con una única superficie de sellado.
Capacidad de sellado inicial	Ofrece un sellado confiable a baja presión y solo requiere una pequeña cantidad de precompresión.	Débil rendimiento de sellado a baja presión; Se requiere una gran precompresión para garantizar el ajuste de la superficie.
Adaptabilidad a alta presión	Presenta un efecto de mejora automática de la presión: cuanto mayor es la presión, más apretado es el sello	La sección transversal se extruye fácilmente dentro del espacio libre de la ranura bajo alta presión, causando daños por corte.
Resistencia a la torsión	Estructura simétrica con distribución uniforme de tensiones; No es propenso a torcerse durante el movimiento alternativo.	La sección transversal circular es propensa a torsión y desalineación, lo que acelera el desgaste.
Resistencia a la fricción operativa	Múltiples labios dispersan la presión de contacto, lo que resulta en una resistencia a la fricción más baja y más estable.	El contacto de superficie completa genera alta fricción y alta resistencia durante la operación alternativa

En términos del principio de sellado, las juntas tóricas tienen una sección transversal circular y se ajustan contra las superficies de sellado mediante la resiliencia generada por la compresión de la sección transversal. En condiciones de baja presión, una presión de contacto insuficiente a menudo provoca microfugas. En entornos de alta presión, la sección transversal se extruye fácilmente hacia el espacio libre de la ranura, lo que provoca daños por torsión y corte. Durante el movimiento alternativo, se desgastan rápidamente y su rendimiento de sellado se deteriora rápidamente a lo largo de su vida útil.

Dimensión de comparación	anillo x	junta tórica
Presión de trabajo recomendada	Condiciones alternativas de presión media-alta (0–40 MPa)	Sellado estático de baja presión/carga ligera de baja velocidad (0–10 MPa)
Tipos de movimiento aplicables	Movimiento alternativo, movimiento oscilante, rotación de carrera corta.	Sellado estático, movimiento alternativo de carrera corta y baja velocidad
Vida útil promedio	Aproximadamente entre 1,5 y 2 veces más que las juntas tóricas en condiciones de trabajo idénticas	Desgaste rápido y vida útil corta en condiciones alternativas convencionales
Frecuencia de mantenimiento y reemplazo	Ciclo de reemplazo prolongado con menos eventos de inactividad del equipo	Reemplazo frecuente, lo que genera altos costos de inactividad del equipo.
Costo del ciclo de vida completo	Precio de compra unitario ligeramente más alto, pero menor costo general de operación y mantenimiento	Bajo costo unitario, pero alto costo total debido al reemplazo frecuente

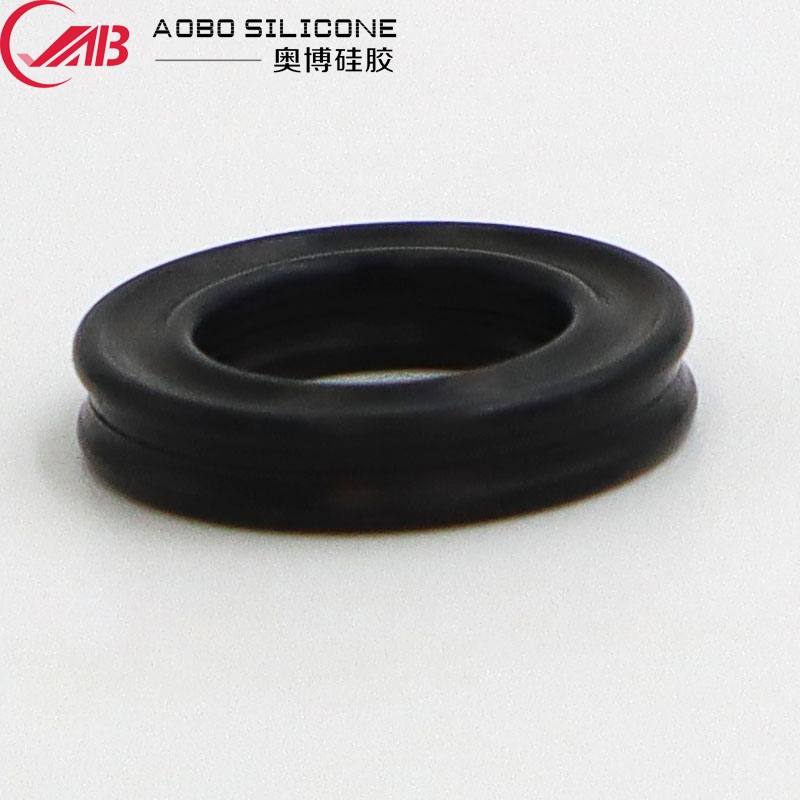

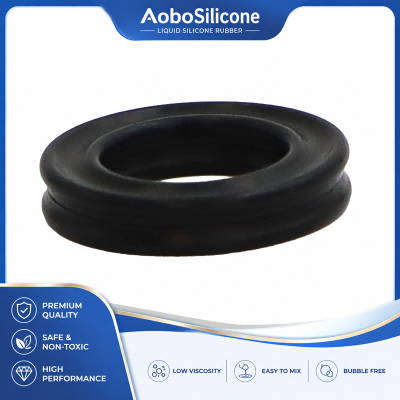

El diseño único de la sección transversal en forma de cruz es el núcleo del rendimiento superior de este elemento de sellado. La estructura de cuatro labios de sellado de los anillos en X permite una distribución más uniforme de la presión a través de la superficie de contacto, creando un sellado inicial confiable incluso a baja presión sin una precompresión excesiva, al tiempo que reduce la resistencia a la fricción de arranque del equipo y el consumo de energía operativa.

A medida que aumenta la presión de operación, la presión del fluido actúa sobre los labios de sellado, empujándolos más fuerte contra la pared interior de la ranura y creando un efecto de sellado autoenergizante: cuanto mayor es la presión, más firme es el contacto del labio y mejor es el rendimiento del sellado. La estructura de sección transversal simétrica también reduce en gran medida el riesgo de torsión durante la instalación. Con una distribución uniforme de la tensión durante el movimiento alternativo y un desgaste uniforme, su vida útil supera significativamente a las juntas tóricas estándar.

Para equipos que funcionan a largo plazo en condiciones alternativas de alta presión, los anillos X son una solución de sellado más rentable que reduce eficazmente las fallas por fugas y reduce los costos de operación, mantenimiento y reemplazo de componentes del equipo.

Como fabricante directo con 23 años de experiencia en la producción de productos de silicona, Aobo se especializa en la fabricación de anillos de sellado de silicona de todas las especificaciones. Ofrecemos una gama completa de grados que incluyen productos de calidad alimentaria, de calidad médica y de calidad industrial. Todos los artículos se producen en un taller libre de polvo de clase 100.000, con desarrollo de moldes personalizados disponible y tolerancia dimensional controlada dentro de ±0,05 mm.

Haga clic en el enlace a continuación para ver los detalles del producto. Se proporcionan muestras gratuitas para realizar pruebas; Apoyamos la creación de prototipos en lotes pequeños y pedidos personalizados para el comercio exterior.

---
