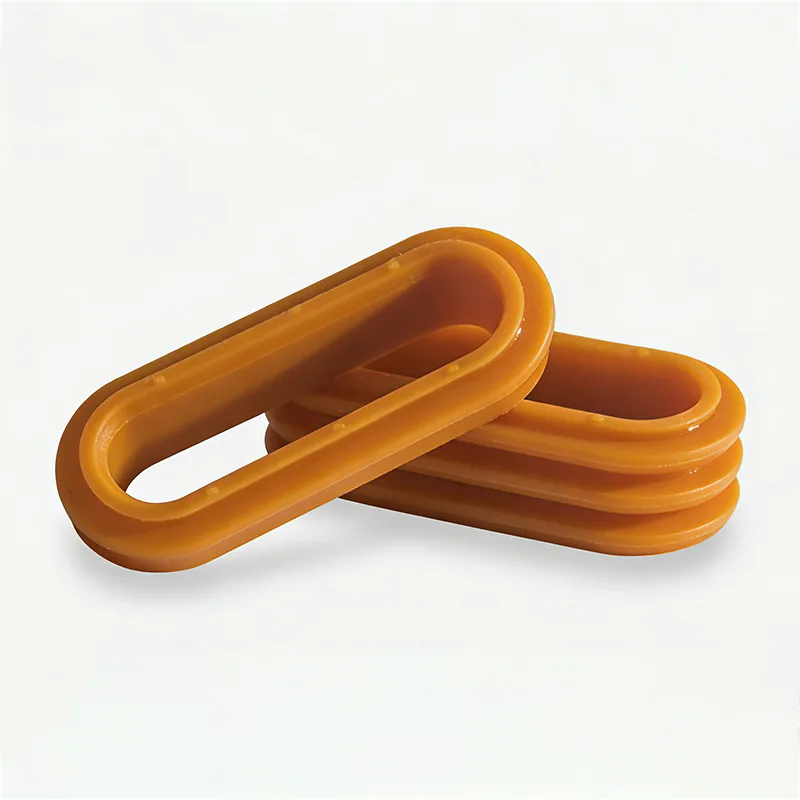

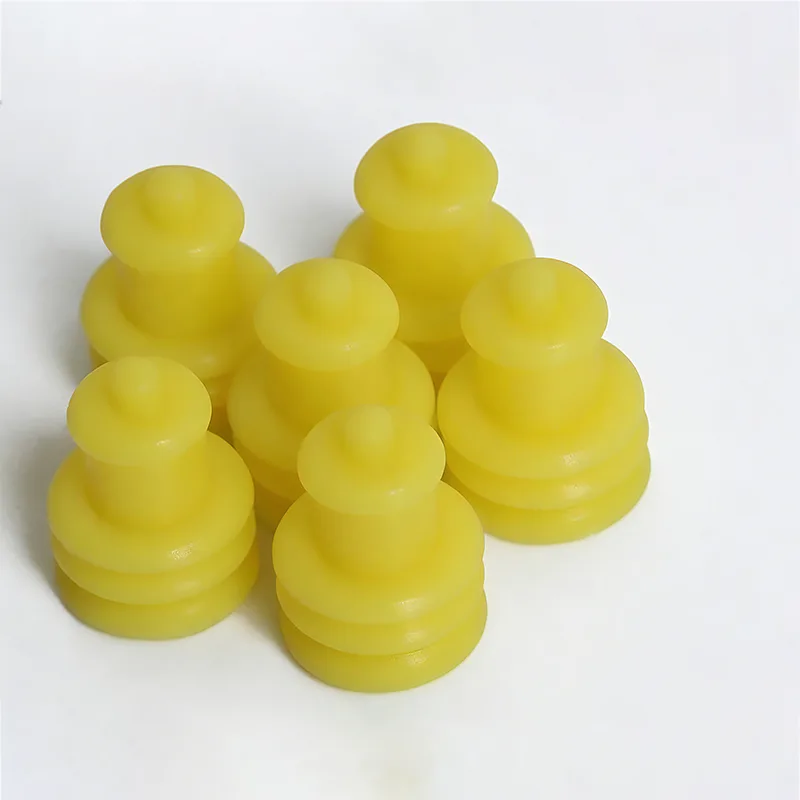

Anillos de sellado de caucho de silicona para conectores automotrices

Los anillos de sellado de caucho de silicona para conectores automotrices son componentes de sellado a base de silicona que se instalan dentro de varios conectores automotrices (como conectores de mazos de cables, conectores de tuberías de fluidos y conectores de sensores). Su función principal es aislar el agua, el polvo, los contaminantes de aceite y los gases corrosivos externos, al mismo tiempo que protege los medios fluidos internos (por ejemplo, refrigerante, líquido de frenos) o los componentes de transmisión de señales de interferencias ambientales externas, garantizando así la estabilidad de la conexión, el rendimiento del sellado y la vida útil de los conectores.

Estos anillos de sellado generalmente cuentan con una excelente resistencia a temperaturas altas y bajas (que van desde -40 ℃ a 200 ℃), resistencia al envejecimiento, propiedades de aislamiento y elasticidad. Son capaces de adaptarse a los complejos entornos operativos de diferentes áreas automotrices, como el compartimiento del motor, el chasis y la carrocería del vehículo, y sirven como componentes básicos críticos para la impermeabilización, protección contra el polvo y prevención de fugas en automóviles.

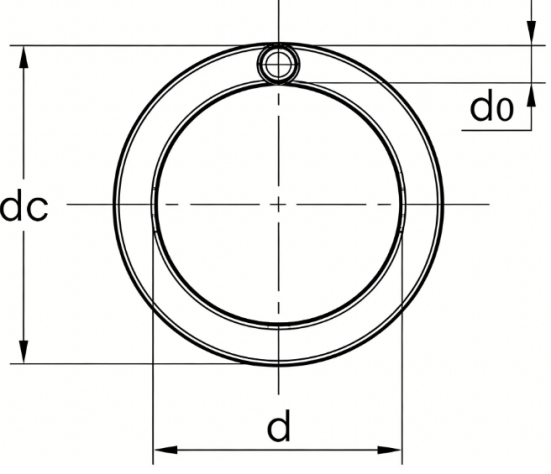

Parámetro del producto

¿Cuáles son los escenarios de aplicación de los anillos de sellado de caucho de silicona para conectores automotrices?

Los escenarios de aplicación de los anillos de sellado de caucho de silicona para conectores automotrices cubren varias partes del conector en todo el vehículo. Their core purpose is to provide sealing protection for connectors requiring waterproofing, dustproofing and corrosion resistance, ensuring the stability of signal transmission or fluid delivery. Los escenarios de aplicación específicos son los siguientes:

1. Conectores relacionados con el compartimiento del motor

El compartimiento del motor presenta altas temperaturas, mucha contaminación por aceite y vibraciones intensas. Estos anillos de sellado de caucho de silicona se utilizan principalmente para conectores de mazos de cables de motores, conectores de sensores (por ejemplo, conectores de sensores de oxígeno, conectores de sensores de temperatura del agua, conectores de sensores de posición del cigüeñal), conectores de tuberías de combustible y conectores de tuberías del sistema de refrigeración. Pueden aislar los contaminantes del aceite a alta temperatura y el refrigerante generados por el funcionamiento del motor, al mismo tiempo que evitan la entrada de agua de lluvia y polvo, evitando así cortocircuitos en los conectores o un mal contacto.

2. Conectores relacionados con el chasis y la carrocería del vehículo

El chasis es propenso a entrar en contacto con agua fangosa y grava, mientras que la carrocería del vehículo involucra varias conexiones eléctricas. Los anillos de sellado de caucho de silicona para conectores automotrices son adecuados para conectores de mazos de cables de chasis (p. ej., conectores de sensores ABS, conectores de sistemas de frenos), conectores de sensores de sistemas de suspensión, conectores de mazos de cables de puertas/ventanas y conectores de lámparas automotrices (p. ej., conectores de faros, conectores de luces traseras, conectores de señales de giro). Pueden resistir la inmersión en agua fangosa de la carretera y la abrasión por impacto de grava, lo que garantiza el funcionamiento normal de los componentes eléctricos de la carrocería del vehículo.

3. Conectores para sistemas trieléctricos de vehículos de nuevas energías

Este es un escenario de aplicación central para vehículos de nueva energía. Los anillos de sellado de caucho de silicona para conectores automotrices se aplican a conectores de paquetes de baterías de alimentación, conectores de controladores de motores, conectores de pistolas de carga y conectores de mazos de cables de alto voltaje. Deben cumplir con las demandas de alto rendimiento de sellado, resistencia a alta presión y amplia resistencia a la temperatura. No solo pueden evitar que la humedad externa entre y cause cortocircuitos de alto voltaje, sino que también evitan fugas de refrigerante de la batería, lo que garantiza el funcionamiento seguro de los sistemas de tres eléctricos.

4. Conectores para dispositivos electrónicos a bordo de vehículos

El entorno dentro del vehículo es relativamente estable, pero aún es necesaria una protección básica del sellado. Los anillos de sellado de caucho de silicona se utilizan para conectores de sistemas de entretenimiento en vehículos, conectores de sistemas de control de aire acondicionado, conectores de bolsas de aire y conectores de cámaras de imagen de marcha atrás. Pueden evitar la entrada de polvo y agua condensada dentro del vehículo, extender la vida útil de los dispositivos electrónicos y evitar fallas de funciones clave como bolsas de aire e imágenes de marcha atrás.

¿Cómo seleccionar anillos de sellado de caucho de silicona adecuados para conectores automotrices?

Para seleccionar anillos de sellado de caucho de silicona adecuados para conectores automotrices, es necesario considerar las condiciones de operación del conector, la estructura de instalación, el tipo de contacto medio y los estándares de la industria automotriz. Evalúe los productos de acuerdo con los siguientes pasos básicos y puntos clave para garantizar el rendimiento del sellado y la vida útil:

Paso 1: Haga coincidir los parámetros de las condiciones de funcionamiento

Coincidencia de resistencia a la temperatura: seleccione materiales según el rango de temperatura de la ubicación de instalación del conector.

Para áreas de alta temperatura, como el compartimiento del motor y las proximidades del tubo de escape (temperatura de hasta 120 ℃ – 200 ℃): dé prioridad a VMQ (silicona vulcanizada de alta temperatura) o FVMQ (silicona fluorada). Estos materiales resisten el envejecimiento a altas temperaturas y no son propensos a deformarse ni endurecerse.

Paso 2: Haga coincidir la estructura de instalación del conector

Coincidencia de dimensiones de precisión: personalice las dimensiones del anillo de sellado de acuerdo con el diámetro interior, el diámetro exterior y el diámetro de la sección transversal de la ranura de sellado del conector. El ajuste de interferencia debe controlarse entre 8% y 15%. Un ajuste de interferencia insuficiente no puede generar suficiente precarga, mientras que un ajuste de interferencia excesivo puede causar dificultades de montaje y deformación permanente bajo compresión a largo plazo.

Paso 3: Cumplir con los estándares y certificaciones de la industria automotriz

Los productos deben cumplir con los estándares obligatorios de la industria automotriz, como la certificación del sistema IATF 16949, para garantizar el cumplimiento en el proceso de producción.

Paso 4: verificar el rendimiento real del sellado

Realice pruebas de clasificación IP de muestreo (p. ej., IP67/IP6K9K) para simular entornos de inmersión y lavado a alta presión, y confirme que no haya fugas.

Realice pruebas de envejecimiento por ciclos de temperatura alta y baja para verificar si la elasticidad y el rendimiento de sellado de los anillos de sellado se degradan después de un uso prolongado.

Realice pruebas de vibración: simule las condiciones de vibración durante la operación del vehículo para garantizar que los anillos de sellado no se caigan ni fallen.
